行業 | 電工 | 新能源浪潮下,臺達方型扁線連繞方案如何破局

2025-04-04發布者:濟南樹信工貿



  在新能源、電力電子、通信設備這些領域一路狂飆的當下,扁平方型線圈成了香餑餑,尤其是新能源汽車電機、光伏逆變器、儲能電感這些核心組件的需求量蹭蹭上漲。那么扁平線圈到底有哪些優勢呢?




  01 高滿槽率:和傳統圓形線圈比起來,同樣的空間,能多塞20%-30%的導線。

  02 散熱性能好:扁平線圈表面積大,散熱輕松。且電流承載能力提升30%以上。

  03 輕量化與集成化:在功率相同的情況下,扁平線圈的電機,輕量化又緊湊。

  04 高功率密度:槽滿率高,輸出的功率和轉矩也更大,電機功率密度直接起飛。


  01 設備簡介

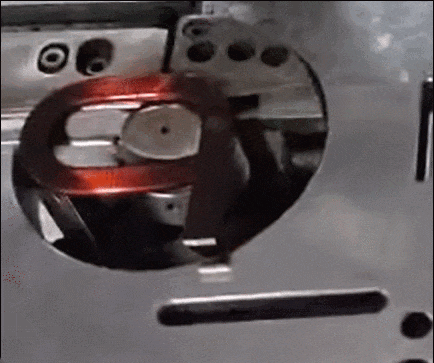

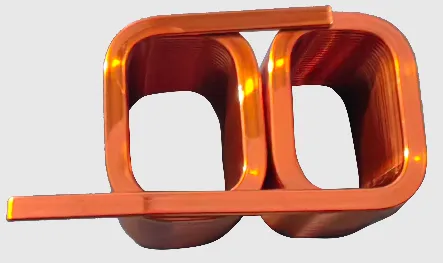

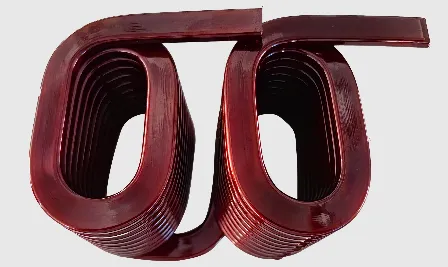

  方型扁線連繞機平臺采用雙工位設計,前端工位和后端工位各自忙活,獨立繞制扁線線圈。通過自定義步序編輯,靈活調整不同的工藝參數,雙跑道線圈和方型線圈都能輕松拿捏。還可以定制化功能開發界面,客戶想要拓展不同形式的線圈制造也易如反掌。




  1 送線軸

  送線軸執行定位動作,專門負責移動線材,把線材送到指定地方。


  2 壓線軸

  它能根據需求自定義壓線力度,把線材壓緊。


  3 折彎軸

  對進行線材折彎動作,把線材拗成想要的形狀。


  4 折彎夾線軸

  通過特殊結構,和折彎軸相配合,一起完成折線工藝。


  02 工藝簡介

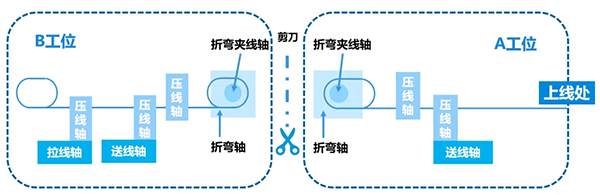

  方型扁線連繞機平臺靠雙機頭協同工作,實現連續繞制。線材從A工位進入設備,在送線機構和折彎機構的指揮下,完成A線圈的繞制。接著,送線機構把線材送到B工位,B工位再完成B線圈的繞制。這兩個工位的設備,都由一臺高性能運動控制器AX-C這個 “大腦” 進行邏輯控制。

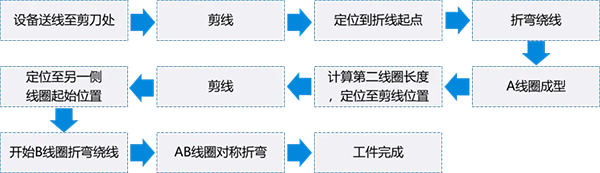

  扁線連繞機平臺工藝主要步驟:


  01 機臺上線:

  扁線線材通過A工位的壓線軸和送線軸配合,把線材送到剪刀處,咔嚓一剪,完成起點位置確認。


  02 A工位線圈繞制

  通過自定義編程設定每一段折彎動作路徑,完成 A工位線圈繞制工藝。


  03 B工位線材長度預制

  A工位線圈做好后,送線機構把線材送到B工位,B工位的拉線機構把線材拉伸到設定長度后觸發剪線動作,完成線材預制。


  04 B工位線圈繞制

  還是通過自定義編程,設定B線圈的折彎軌跡,B 工位的 “小工人” 按照規劃好的路線,完成B工位線圈繞制工藝,一個線圈就完成了。


  05 對稱折彎

  通過慢動作折彎,把AB線圈變成對稱、平整的線圈成品。


  03 臺達解決方案




  臺達可編步序平臺搭配上人性化的操作界面,再加上AX系列控制器,功能強大。

  采用動態IO技術和參數一鍵導入功能,新增/刪減軸或 IO點,在人機界面上點一點,就能輕松完成配置。

  還支持通過U盤導出設備參數,快速復制,減少了重復調試的時間。

  新版方案還允許用戶自定義復位動作和物理按鍵功能,靈活性直接拉滿,想怎么設置就怎么設置。




  04 方案特色及優勢


  靈活的控制架構

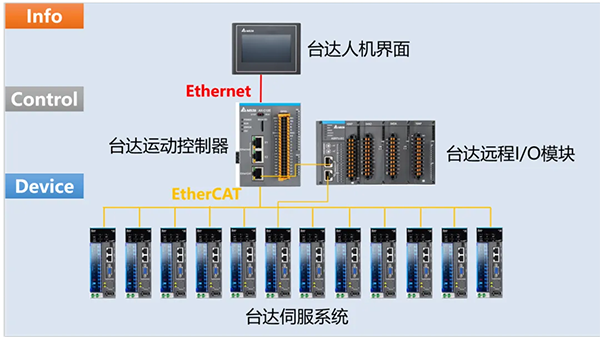

  方案采用臺達AX系列運動控制器,基于 CODESYS 平臺開發,還支持 EtherCAT 高速總線,能確保多軸動作周期同步精度達到毫秒級。另外,AX 系列還兼容多種通信協議,能和其他設備輕松搭配。


  可編步序平臺

  臺達獨有的可編步序平臺,客戶能通過平臺的功能庫,自定義工藝步序,單軸定位、多軸同動、氣缸控制、命令等待等功能。還新增了動態 I/O 配置、參數快捷導入功能。


  生產工藝靈活調整

  針對折彎工藝動作,專門開發了特殊的折彎調節功能,能把一圈折彎動作中的每一段工藝細節都設定好,最多支持8段參數靈活調節,還能保存100組配方工藝,快速生產。要是遇到特殊工況,還能定制相應的控制指令,滿足特殊工藝要求。
